主要結構特點：
1、 整機剛性好，操作方便靈活。可進行立銑、鉆、擴、鏜、攻絲等加工工序。用途廣泛，特別適用于加工各種形狀復雜的二、三維凹凸模型及復雜的型腔和表面。更適于企業生產車間批量加工零件。適用于高精密模具、汽車、機車、航空、航天、儀器儀表、輕工輕紡、電子儀器和機械制造等行業的中小型箱體、蓋、板、殼、盤等零件的加工。
2、 機床底座、立柱、主軸箱體、工作臺等基礎件全部采用高強度消失模鑄造成型技術，內部金相組織穩定，確保基礎件的高穩定性。鑄件結構經過機床動力學分析和有限元分析，使其幾何結構更加合理，與加強筋的恰當搭配，保證了基礎件的高剛性。寬實的機床底座，負荷全支撐的設計，結構符合材料力學的先進設計理念，可確保加工時的重負載能力。
3、 高速高剛性主軸單元結合伺服主軸電機。
4、 X/Y向導軌采用臺灣直線導軌，精度高、速度快耐磨損。

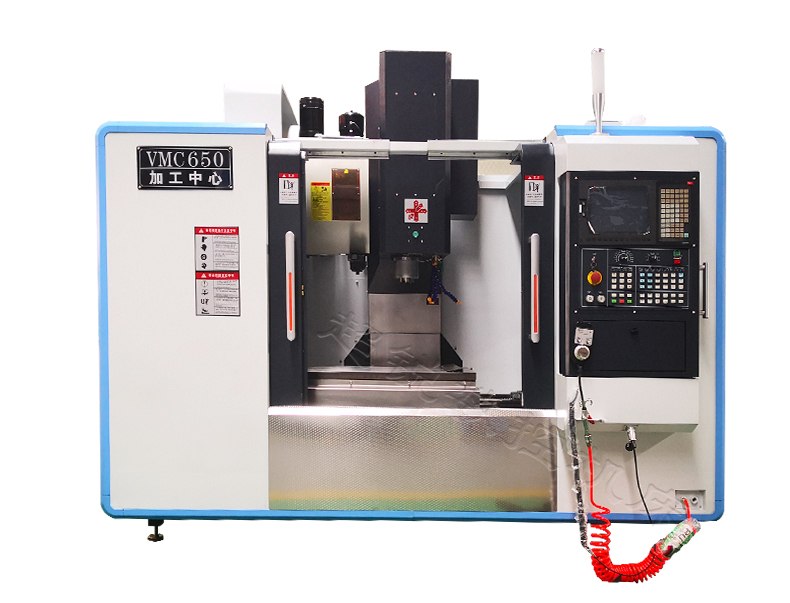

VMC650立式加工中心主要技術參數：
|
技術參數 |
specifications |
unit |
VMC650 |
|
工作臺尺寸 |
Table size |
mm |
800x400 |
|
左右行程 |
X axis travel |
mm |
650 |
|
前后行程 |
Y axis travel |
mm |
400 |
|
上下行程 |
Z axis travel |
mm |
500 |
|
主軸中心至立柱導軌距離 |
Distance between spindle center and column surface |
mm |
469 |
|
主軸端面至工作臺面距離 |
Distance between spindle nose and table surface |
mm |
100-600 |
|
工作臺T型槽 |
T slot |
|
3-18*125 |
|
主軸刀柄 |
Spindle taper |
mm |
BT40 |
|
主軸轉速 |
Max. spindle speed |
r/min |
8000(10000 optional) |
|
主軸馬達功率 |
Main motor power |
kw |
5.5 |
|
XYZ軸伺服電機 |
X/Y/Z axis servo motor torque |
N.M |
10/10/15 |
|
XYZ電機連接方式 |
X/Y/Z motor connection |
|
direct |
|
XYZ軸導軌方式 |
X/Y/Z guide rail form |
|
3 axis linear guide rail |
|
工作臺最大荷重 |
Max.table load |
kg |
450 |
|
刀庫容量 |
Automatic tools changer |
|
16 Armless type(optional:24 arm type) |
|
最大刀具重量 |
Max.tool weight |
kg |
7 |
|
最大刀具長度 |
Max. tool length |
mm |
250/350 |
|
最大刀具直徑 |
Max. tool diameter |
mm |
100(Adjacent)/150(Apart) |
|
XYZ快移速度 |
X/Y/Z axis rapid traverse |
M/min |
24(optional :48) |
|
切削進給速度 |
Cutting feed speed |
M/min |
10 |
|
XYZ定位精度 |
Position accuracy |
mm |
±0.005 |
|
XYZ重復定位精度 |
Repeat positioning accuracy |
mm |
±0.003 |
|
機器外形尺寸 |
Machine dimension |
mm |
2400x2000x2550 |
|
機床重量 |
Machine weight |
kg |
4000 |
