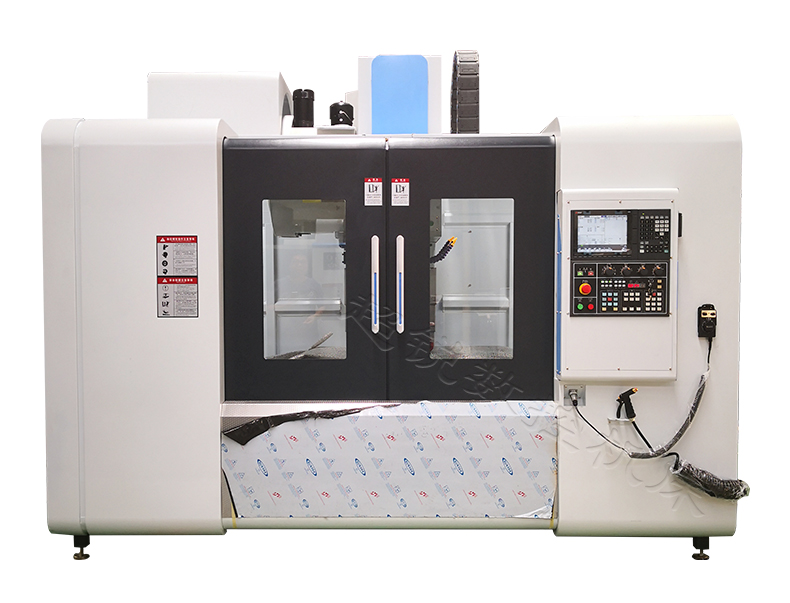

機床主要結構特點：
1、 整機剛性好，操作方便靈活?？蛇M(jìn)行立銑、鉆、擴、鏜、攻絲等加工工序。用途廣泛，特別適用于加工各種形狀復雜的二、三維凹凸模型及復雜的型腔和表面。更適于企業生產車間批量加工零件。適用于高精密模具、汽車、機車、航空、航天、儀器儀表、輕工輕紡、電子儀器和機械制造等行業的中小型箱體、蓋、板、殼、盤等零件的加工。
2、 機床底座、立柱、主軸箱體、工作臺等基礎件全部采用高強度消失模鑄造成型技術，內部金相組織穩定，確?；A(chǔ)件的高穩定性。鑄件結構經過機床動力學分析和有限元分析，使其幾何結構更加合理，與加強筋的恰當搭配，保證了基礎件的高剛性。寬實的機床底座，負荷全支撐的設計，結構符合材料力學的先進設計理念，可確保加工時的重負載能力。
3、 高速高剛性主軸單元結合伺服主軸電機。
X/Y向?qū)к壊捎门_(tái)灣直線導軌，精度高、速度快耐磨損。
主要技術參數
| 名稱 | VMC850 | |
|
工作臺 |
外形尺寸（L×W） | 1000×500mm |
| 承重 | 600kg | |
|
行程 |
T型槽 | 3-18-90 |
| X軸行程 | 800mm | |
| Y軸行程 | 500mm | |
| Z軸行程 | 600mm | |
| 主軸中心線到立柱導軌的距離 | 560mm | |
| 主軸端面至工作臺的距離 | 140-740mm | |
| 導軌形式 | 兩線一硬 | |
| X/Y/Z電機功率 | 1.0/1.0/1.5 KW | |
| X/Y/Z電機鏈接方式 | 直連 | |
| X/Y/Z快移速度 | 24/24/15 m/min | |
| X/Y/Z最大進給速度 | 10/10/10 m/min | |
|
主軸 |
轉速范圍 | 10000rpm |
| 錐度 | BT40 | |
| 主軸電機功率 | 7.5KW | |
| 精度 | 重復定位精度 | ±0.005mm |
|
一般規格 |
機床外形尺寸(L×W×H) | 2900×2250×2700mm |
| 重量 | 5500kg | |
|
電源 |
電壓 | 380V |
| 頻率 | 50HZ | |
|
環境條件 |
溫度允許值 | 0℃～45℃ |
| 無污染，無灰塵 |
