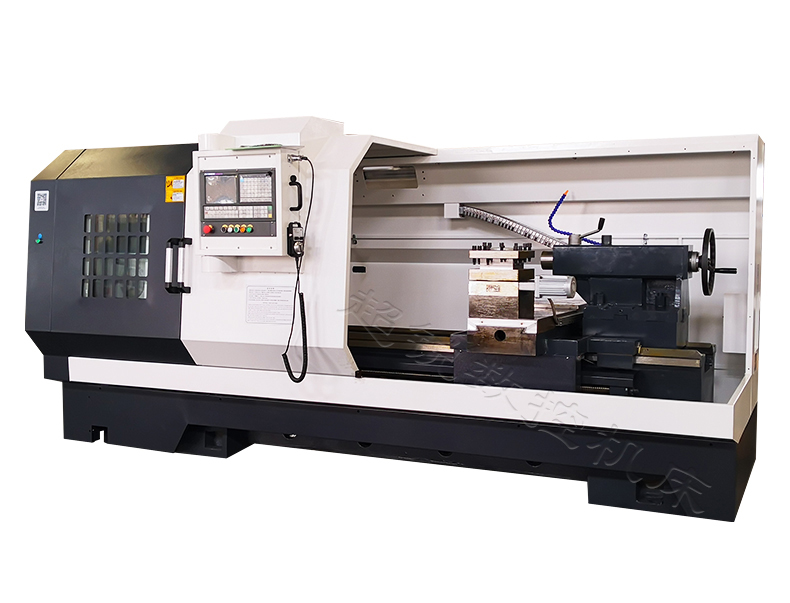

CK6180數控車床
| 項目 | 機床規格及主要技術參數 | 備注 | |||
| 系統 | 數控系統 | GSK980TDC | |||
|
工作 范圍 |
CK6185E | ||||
| 床身最大回轉直徑 | φ850mm | ||||
| 滑板上最大車削直徑 | φ480mm | ||||
| 最大工件長度 | 1000/1500/2000/3000mm | ||||
| 主軸 | 主軸軸端 | C-11 | |||
| 主軸孔前端錐度 | 公制φ120 1:20 | ||||
| 主軸通孔直徑 | φ105mm | ||||
| 主軸調速范圍 | 25~850 r/min（三檔機械變速，變頻無極調速） | ||||
| 主軸電機 | 三相異步電機11 Kw | ||||
| 坐標軸 | 橫向（X軸）最大行程 | 450mm | |||
| 縱向（Z軸）最大行程 | 1200/1700/2100/3100mm | ||||
| X軸最大進給速度 | 4m/min | 標配 | |||
| Z軸最大進給速度 | 5m/min | 標配 | |||
| 滾珠絲桿直徑*螺距 | X向：32*05 Z向：50*10 | 標配 | |||
| 導軌跨度 | 600mm | ||||
| 重復定位精度 | ±0.005mm | 標配 | |||
|
回轉 刀架 |
刀架型式 | 國產電動回轉刀架 | 標配 | ||
| 刀座數量 | 四位 | 標配 | |||
| 外徑、端面刀柄規格 | 32mmX32mm | 標配 | |||
| 夾緊 | 手動卡盤 | K11 400/C11三爪手動卡盤(可選15寸中空液壓卡盤) | 標配 | ||
| 尾座 | 尾座套筒直徑 | φ100mm | |||
| 頂尖套最大行程 | 250mm | 標配 | |||
| 頂尖套錐度 | MT6 | 標配 | |||
| 冷卻 | 冷卻水泵 | AB-25；125W(三相電泵) | 標配 | ||
| 自動潤滑裝置 | DHB-(TM)3型電動潤滑泵泵 | 標配 | |||
|
傳動 部件 |
主軸軸承 | 國產高精度軸承（新哈） | 標配 | ||
| 滾珠絲杠 | 國產高精度滾珠絲杠（北方岐山） | 標配 | |||
| 絲杠軸承 | 國產高精度絲桿軸承（新哈） | 標配 | |||
| 硬軌 | 自制 | 標配 | |||
| 燈具 | 工作照明燈 | JC-38B 40W DC24V | 標配 | ||
|
隨機 資料 |
裝箱清單 | 一份 | 標配 | ||
| 合格證明書 | 一本（精度檢測表） | 標配 | |||
| 機械說明書 | 一本 | 標配 | |||
| 電器說明書 | 一本（電器原理圖） | 標配 | |||
| 操作說明書 | 一本 | 標配 | |||
| 其它 | 機床總電容量 | 18kW | 標配 | ||
| 機床凈重(約) | 3900/4500 /5400/6900kg | 標配 | |||
| 機床外形尺寸 | 3300/3800/4300/5300mm×2000mm×2000mm | 標配 | |||
