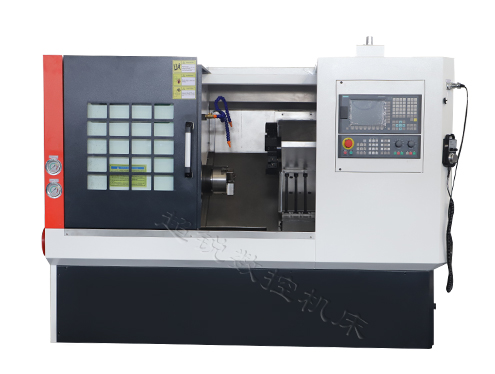

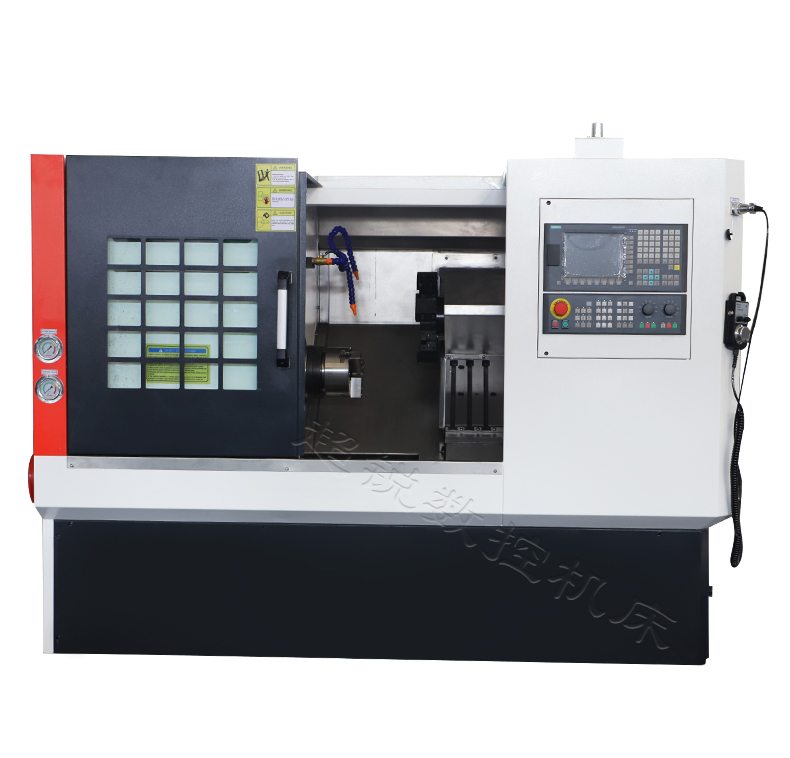

TCK400斜床身數控車床 參數：
| 部分 | 項 目 | TCK400 |
| 主要參數 | 床面最大上回轉直徑 | Φ400 |
|
主軸及卡盤參數 |
刀架上最大加工直徑 | Φ140 |
| 最大加工長度 |
400(配排刀）300（配電動刀塔） 260（液壓刀塔） |
|
| 主軸頭形式 | A2-5 | |
|
進給部分參數 |
主軸電機功率（KW） | 5.5 |
| 主軸最高轉速 | 3500 | |
|
外型 |
主軸通孔直徑 | Φ56 |
| X軸極限行程 | 380 | |
| X軸電機扭矩 | 6N.M | |
| X/Z軸線軌規格 | 30/30 | |
| Z軸極限行程 | 350 | |
| Z軸電機扭矩 | 6 N.M | |
| X、Z軸連接方式 | 直聯 | |
|
床身形式及斜度 外型尺寸（長×寬×高） |
整體式/45o約2390×1530×1780 | |
| 重量 | 重量(約重) | 約2500kg |
主要配置清單：
| 名稱 | 規格型號 | 數量 | 品牌 | 產地 |
| 控制系統 | 廣數980TC3 | 1套 | 廣數 | 國產 |
| 主軸單元 | φ140 | 1套 | 外購 | 國產 |
| 絲杠軸承 | 1套 | 新哈 | 國產 | |
| 主軸電機 | 5.5 KW伺服 | 1套 | 廣數 | 國產 |
| 導軌 | 直線導軌 | 1套 | 銀泰 | 臺灣 |
| 滾珠絲杠 | 1套 | 岐山 | 國產 | |
| 刀座 | 4個排刀座 | 1套 | 自制 | 國產 |
| 自動潤滑裝置 | HR-3 | 1套 | 滬潤 | 國產 |
| 液壓站 | 0.75-40 | 1套 | 蒙福 | 南京 |
| 液壓油缸 | 中空6〃 | 1套 | 三六 | 國產 |
| 冷卻泵 | DB-12 | 1套 | 浙日 | 國產 |
