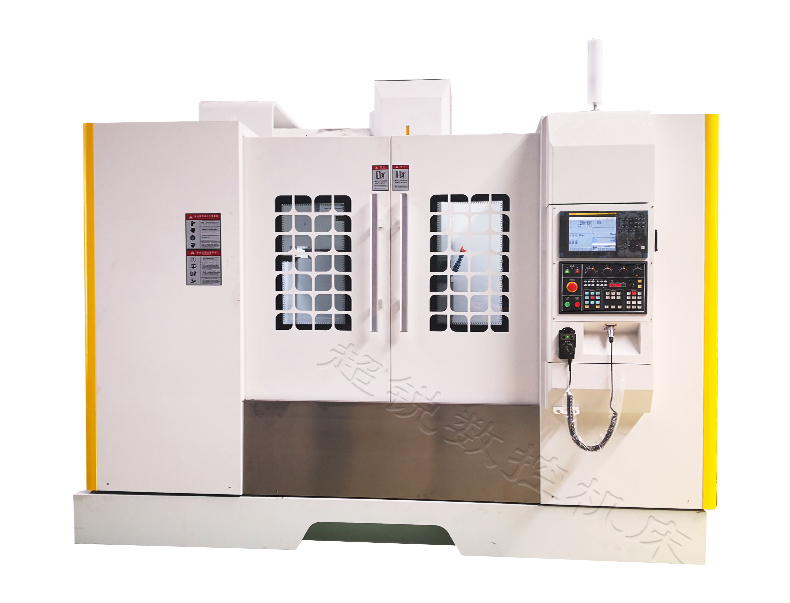

VMC1270數控加工中心技術參數
|
技術參數 |
specifications |
unit |
VMC1270 |
|
工作臺尺寸 |
Table size |
mm |
650x1300 |
|
左右行程 |
X axis travel |
mm |
1200 |
|
前后行程 |
Y axis travel |
mm |
700 |
|
上下行程 |
Z axis travel |
mm |
700 |
|
主軸中心至立柱導軌距離 |
Distance between spindle center and column surface |
mm |
655 |
|
主軸端面至工作臺面距離 |
Distance between spindle nose and table surface |
mm |
150-900 |
|
工作臺T型槽 |
T slot |
|
5-18*100 |
|
主軸刀柄 |
Spindle taper |
mm |
BT40（可選BT50) |
|
主軸轉速 |
Max. spindle speed |
r/min |
8000 |
|
主軸馬達功率 |
Main motor power |
kw |
11 |
|
主軸傳動方式 |
spindle drive mode |
|
皮帶式（可選直連式） |
|
XYZ電機聯接方式 |
X/Y/Z motor connection |
|
直連 |
|
XYZ軸導軌方式 |
X/Y/Z guide rail form |
|
3 軸線軌（可選硬軌） |
|
工作臺最大載荷 |
Max.table load |
kg |
850 |
|
刀庫容量 |
Automatic tools changer |
|
24 |
|
XYZ軸快移速度 |
X/Y/Z axis rapid traverse |
M/min |
36/36/24 |
|
切削進給速度 |
Cutting feed speed |
M/min |
1-10 |
|
XYZ定位精度 |
Position accuracy |
mm |
±0.005/300 |
|
XYZ重復定位精度 |
Repeat positioning accuracy |
mm |
±0.003 |
|
外形尺寸 |
Machine dimension |
mm |
3100x3150x3280 |
|
機器重量 |
Machine weight |
kg |
8200 |
山東超銳數控機床有限公司
