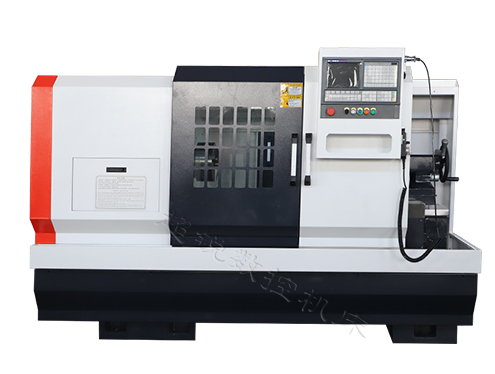

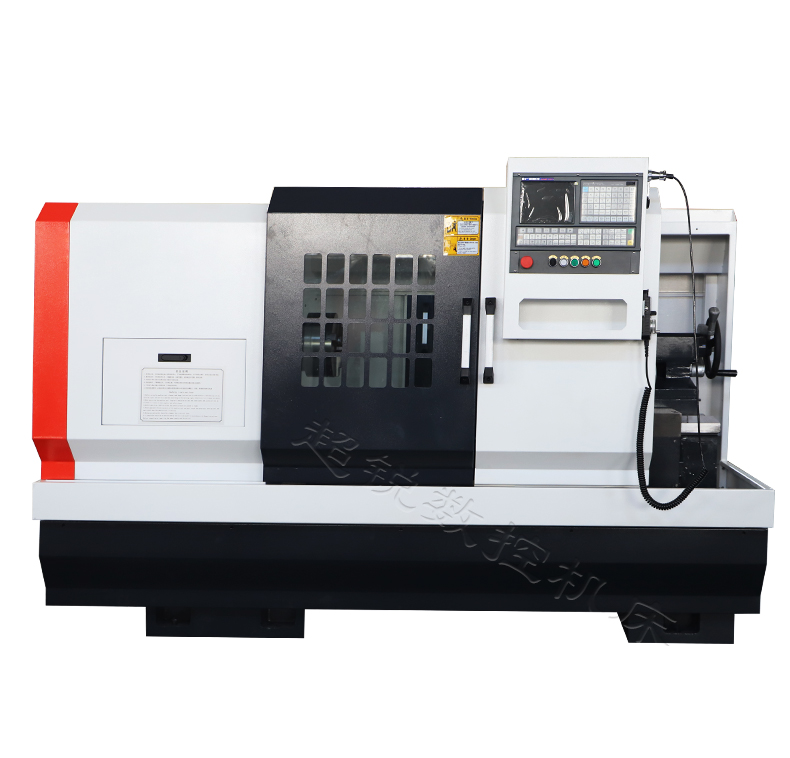

CK6163數控車床
1 機床結構特點及功能要求
1.1本系列機床是山東超銳數控機床有限公司生產的成熟產品，整機結構緊湊、外形美觀宜人、主軸大扭矩、高剛性、性能穩定可靠、具有優良的精度保持性。
1.2床頭箱優化設計，適合盤類、軸類零件的車削加工，可以進行直線、圓弧、公英制螺紋、多頭螺紋的加工，能適用于車削形狀復雜和精度要求高的盤類、軸類零件加工。
1.3機床導軌和滑鞍導軌都采用特殊性材料的硬導軌，經高頻淬火，超硬耐磨，經久耐用、加工精度保持性好。
1.4數控系統采用GSK980TDC及伺服驅動，采用國產名優滾珠絲杠及高精度絲桿軸承。
1.5采用高精度主軸軸承組且經精密裝配和動平衡測試的主軸，保證主軸精度高的、噪聲低、剛性強。
1.6 各潤滑點采用強制自動潤滑裝置進行定點定量潤滑絲杠及導軌，當有異常狀態或油量不足時，自動產生警告訊號。
1.7導軌加刮屑裝置，防止導軌被鐵屑和冷卻液腐蝕，方便鐵屑的清理。
2 CK6163/1000主要技術參數、配置表
| 項目 | 機床規格及主要技術參數 | 備注 | ||
| 系統 | 數控系統 | GSK980TDC | 標配 | |
|
工作 范圍 |
床身最大回轉直徑 | φ650mm | 標配 | |
| 滑板上最大車削直徑 | Φ375mm | 標配 | ||
| 最大加工長度 | 1000mm/1500mm | 標配 | ||
| 導軌寬度 | 550mm | 標配 | ||
| 主軸 | 主軸軸端 | C-11 | 標配 |
| 主軸孔前端錐度 | 公制φ120 1:20 | 標配 | |
| 主軸通孔直徑 | φ105mm | 標配 | |
| 主軸調速范圍 | 10~850 r/min（三檔機械變速，變頻無極調速） | 標配 | |
| 主軸電機 | 三相異步電機11 Kw | 標配 | |
| 坐標軸 | 橫向（X軸）最大行程 | 400mm | 標配 |
| 縱向（Z軸）最大行程 | 1100mm/1600mm | 標配 | |
| X軸伺服單元 | (10N.m. 2000r/min)（廣州數控） | 標配 | |
| Z軸伺服單元 | (15N.m. 2000r/min) （廣州數控） | 標配 | |
| X軸最大進給速度 | 4m/min | 標配 | |
| Z軸最大進給速度 | 5m/min | 標配 | |
| 滾珠絲桿直徑*螺距 | X向：25*05 Z向：50*10 | 標配 | |
| 重復定位精度 | X軸±0.005mm,、Z±0.005mm | 標配 | |
|
回轉 刀架 |
刀架型式 | 國產電動回轉刀架（常州亞興LDB4-120（6163）） | 標配 |
| 刀座數量 | 四工位 | 標配 | |
| 外徑、端面刀柄規格 | 32mmX32mm | 標配 | |
| 刀架重復定位精度 | 0.008mm | ||
|
夾緊 裝置 |
手動卡盤 | K11320/C11三爪自手動卡盤（無錫建華） | 標配 |
| 尾座 | 尾座套筒直徑 | φ100mm | |
| 頂尖套最大行程 | 250mm | 標配 | |
| 頂尖套錐度 | MT6 | 標配 | |
| 冷卻 | 冷卻水泵 | AB-25；125W(三相電泵) | 標配 |
| 自動潤滑裝置 | HR3型電動潤滑泵泵 | 標配 | |
|
傳動 部件 |
主軸軸承 | 國產高精度軸承（新哈/洛陽德潤） | 標配 |
| 滾珠絲杠 | 國產高精度滾珠絲杠（北方岐山/濟寧博特） | 標配 | |
| 絲杠軸承 | 國產高精度絲桿軸承（新哈/洛陽德潤） | 標配 | |
|
隨機 資料 |
裝箱清單 | 一份 | 標配 |
| 合格證明書 | 一本（精度檢測表） | 標配 | |
| 機械說明書 | 一本 | 標配 | |
| 電器說明書 | 一本（電器原理圖） | 標配 | |
| 操作說明書 | 一本 | 標配 |
| 其它 | 機床總電容量 | 15kW | 標配 |
| 機床凈重(約) | 4500 kg | 標配 | |
| 機床外形尺寸 | 3700mm×1800mm×1900mm | 標配 |
